Kiedy termowizja pomaga znaleźć ukryty wyciek, a kiedy pokazuje jedynie trop

Spis treści

• Jak kamera termowizyjna rejestruje wilgoć w przegrodach
• Ograniczenia termowizji i rola badań uzupełniających
• Dlaczego sprzęt to tylko narzędzie w rękach technika

Na ścianie w starannie wykończonym salonie pojawia się ciemna, wilgotna plama, a drewniana podłoga w sąsiadującej łazience zaczyna niepokojąco pęcznieć. Właściciel nieruchomości widzi wyraźny skutek awarii, jednak samo źródło wycieku pozostaje całkowicie niewidoczne, ukrywając się głęboko pod grubą warstwą tynku, w pionie instalacyjnym lub pod betonową posadzką. Tradycyjne podejście do takiego problemu często wiązało się z kuciem ścian na chybił trafił, co generowało znaczne koszty i zamieniało mieszkanie w plac budowy. Współczesna diagnostyka hydrauliczna pozwala uniknąć tak drastycznych kroków, opierając się na bezinwazyjnych pomiarach. Jednym z podstawowych narzędzi stosowanych w tym procesie jest badanie termowizyjne, które ułatwia precyzyjne wytypowanie miejsca usterki. Metoda ta ma jednak swoją specyfikę i określone ograniczenia fizyczne, przez co nie zawsze od razu daje ostateczną odpowiedź.

Jak kamera termowizyjna rejestruje wilgoć w przegrodach

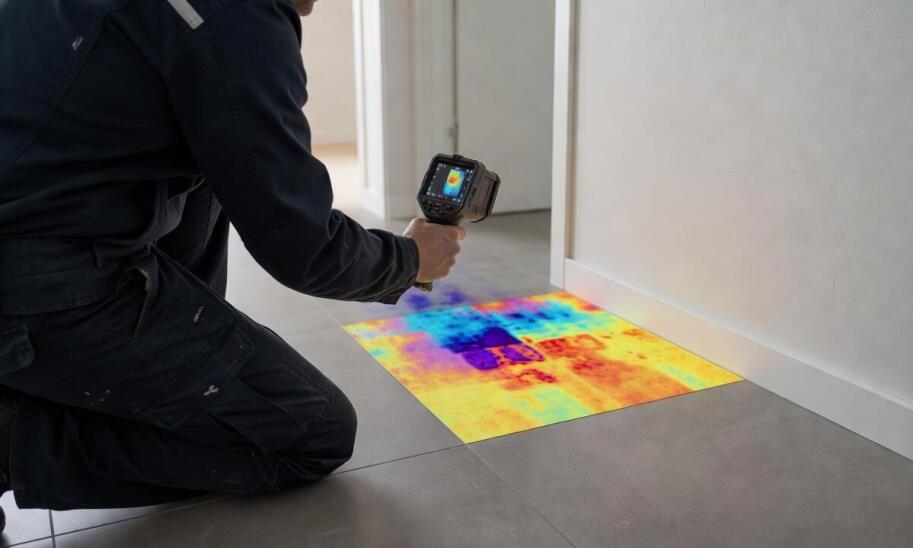

Podstawowym nieporozumieniem związanym z badaniami termowizyjnymi jest przekonanie, że sprzęt ten potrafi zajrzeć przez ścianę i zobaczyć płynącą wodę. Kamera termowizyjna rejestruje wyłącznie różnice temperatur na powierzchni materiałów budowlanych, które są wywołane obecnością wilgoci lub nietypowym przepływem czynnika w rurach. Kiedy dochodzi do rozszczelnienia instalacji, wydostająca się ciecz zaczyna oddziaływać termicznie na otaczający ją beton, cegłę czy płytę gipsowo-kartonową.

Przeczytaj również: Jak rozpoznać, że po osuszeniu nadal działa aktywny wyciek w ukrytej instalacji

Zimna woda drastycznie obniża temperaturę przylegającej przegrody. Na ekranie urządzenia takie miejsce objawia się jako wyraźna, ciemnoniebieska anomalia termiczna. Nieszczelność w instalacji centralnego ogrzewania lub rurach z ciepłą wodą użytkową tworzy z kolei jasną, cieplejszą plamę o krawędziach rozmywających się wokół punktu pęknięcia. Najwyraźniejszy i najbardziej wiarygodny kontrast uzyskujemy przy świeżych awariach, gdy woda nie zdążyła jeszcze wyrównać swojej temperatury z otoczeniem.

Przeczytaj również: Najnowocześniejsze metody lokalizacji wycieków – co oferują specjaliści?

Czytelność obrazu zależy od wielu czynników środowiskowych wewnątrz budynku. Bardzo dobre rezultaty osiąga się na płaskich powierzchniach ścian, stropach oraz w okolicach pionów instalacyjnych. W przypadku podejrzenia awarii w układzie podłogowym specjaliści często celowo wychładzają posadzkę, a następnie uruchamiają obieg grzewczy. Taki zabieg gwałtownie wzmacnia widoczność śladu termicznego w miejscu wycieku, pozwalając na szybkie zawężenie obszaru poszukiwań. Aby pomiar był możliwy do zinterpretowania, różnica temperatur między uwolnioną wodą a badaną powierzchnią musi wynosić przynajmniej kilka stopni.

Przeczytaj również: Co powinieneś wiedzieć o inspekcji TV przed zleceniem usług hydraulicznych?

Ograniczenia termowizji i rola badań uzupełniających

Nawet najnowocześniejsza matryca termowizyjna traci swoją skuteczność, gdy warunki fizyczne w zalanym obiekcie zaburzają naturalny rozkład ciepła. Silne nasłonecznienie padające bezpośrednio na badaną ścianę potrafi maskować delikatne ochłodzenie wywołane wyciekiem. Grube warstwy izolacji termicznej, pustki powietrzne, intensywne przeciągi oraz układy ogrzewania podłogowego często zacierają krawędzie plamy cieplnej i prowadzą do błędnych wniosków. Co więcej, badanie to źle radzi sobie z długotrwałą, starszą wilgocią, która zdążyła już przyjąć temperaturę pokojową.

Kompleksowa diagnostyka awarii nigdy nie opiera się wyłącznie na obrazku z jednej kamery. Weryfikację stanu technicznego rozpoczyna się zazwyczaj od prób ciśnieniowych, które jednoznacznie wskazują spadek ciśnienia w konkretnym obiegu, potwierdzając sam fakt istnienia nieszczelności. Dopiero w kolejnym kroku do akcji wkraczają precyzyjne narzędzia lokalizacyjne.

Specjaliści sięgają po geofon, gdy badanie termiczne daje niejednoznaczny lub zbyt rozmyty wynik. To bardzo czułe urządzenie akustyczne wychwytuje szum wody wydostającej się z rury pod ciśnieniem, umożliwiając wytypowanie dokładnego punktu awarii pod grubą wylewką. Metoda gazu znacznikowego sprawdza się z kolei idealnie w przypadku trudnych do wykrycia mikropęknięć. Wtłoczona do osuszonej instalacji bezpieczna mieszanka wodoru i azotu uchodzi przez szczeliny, a następnie przenika przez warstwy posadzki. Detektor na powierzchni precyzyjnie wskazuje miejsce ulatniania się gazu, co całkowicie eliminuje problem fałszywych odczytów termicznych.

Dlaczego sprzęt to tylko narzędzie w rękach technika

Termowizja stanowi nieocenioną pomoc na początkowym etapie poszukiwań awarii, ponieważ pozwala błyskawicznie przeskanować ogromne powierzchnie bez uszkadzania struktury budynku. Sam obraz różnic temperatur nigdy nie rozstrzyga ostatecznie o charakterze problemu. Prawidłowa interpretacja wyniku wymaga zestawienia uzyskanych map cieplnych z budową instalacji, parametrami wilgotności materiałów oraz fizycznymi oględzinami miejsca zdarzenia.

W praktyce usługowej firmy HYDRO-VOLT, której głównym obszarem ekspertyzy jest bezinwazyjna lokalizacja wycieków w Warszawie oraz okolicznych miejscowościach, wyciąganie pochopnych wniosków z jednego odczytu stanowi błąd sztuki. Ostatecznym celem diagnostyki jest uniknięcie uszkodzeń płytek czy niszczenia posadzek. Rzetelne nałożenie na siebie wyników z badań termowizyjnych, odsłuchu akustycznego i pomiarów gazowych daje pewność co do miejsca pęknięcia przewodu. Wielotorowe podejście pozwala sprawnie usunąć usterkę, zminimalizować zakres zniszczeń, a także przygotować kompletną dokumentację techniczną wymaganą w procesie likwidacji szkody ubezpieczeniowej.
